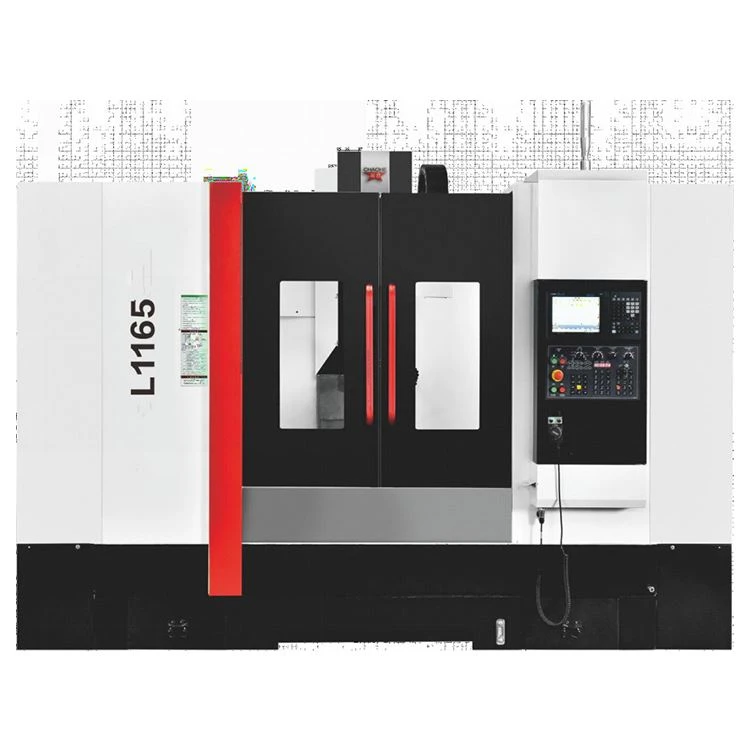

CNC-Zentrum

1. Die wichtigsten Strukturgussteile von CNC Center bestehen nicht nur aus hochwertigem Gusseisen, sondern wurden auch vergütet, um die innere Härte zu beseitigen: Die fortschrittliche wissenschaftliche Finite-Elemente-Analyse wird verwendet, um die strukturelle Steifigkeit des Computers zu simulieren, um mechanische Steifigkeit und Stabilität zu gewährleisten. Und Erdbebensicherheit.

2. Der Drei-Achsen-Motor und Kugelgewindetrieb nehmen direkten Antrieb, Vorspannung, kein Spiel

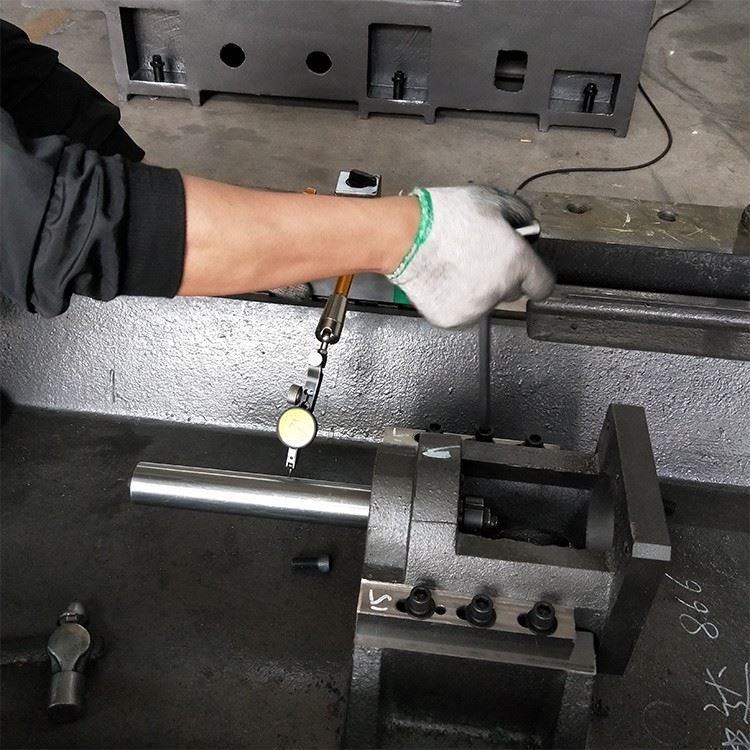

3. Der Präzisionskugelgewindetrieb ist modular aufgebaut. Die Parallelität und Rechtwinkligkeit des Kugelgewindetriebs werden präzise auf +-0,01 mm (volle Länge) kalibriert.

4. Spindelkühlsystem - der Spindelöltemperaturkühler wird verwendet, um den warmen Betrieb der Spindel zu gewährleisten, um die Lebensdauer der Spindel zu verlängern. Darüber hinaus weist die Maschine eine hohe Effizienz und hochpräzise Bearbeitungseigenschaften auf.

5. Spindel mit hoher Steifigkeit - die Spindel nimmt P4-Superpräzisionslager an, die für verschiedene Präzisionsbearbeitungen und Hochgeschwindigkeitsschneiden geeignet sind

6. Der Spindelkopf nimmt ein zirkulierendes Ölkühlsystem an, um Wärmeausdehnungsprobleme effektiv zu vermeiden und die Bearbeitungsgenauigkeit zu gewährleisten

7. Automatisches Schmiersystem - das Schmiersystem kann automatisch die Ölmenge messen und den Ölverteiler, den Kugelgewindetrieb und die Gleitschiene genau mit Öl versorgen.

8. Die vollständig geschlossene Abschirmung des äußeren Abdeckblechs erfüllt die Umweltschutzanforderungen und die CE-Normen und bietet dem Bediener eine komfortablere Betriebsumgebung.

9. Eine vollständige Reihe von strengen Qualitätsprüfungen: Laserinspektion, Ball Bar Rundprüfung, schwerer Schneidtest, 3D-halbkreisförmiger dreidimensionaler Formschneidtest, 45-Grad-Parallelfräsen und 2D-Kreisschneiden.

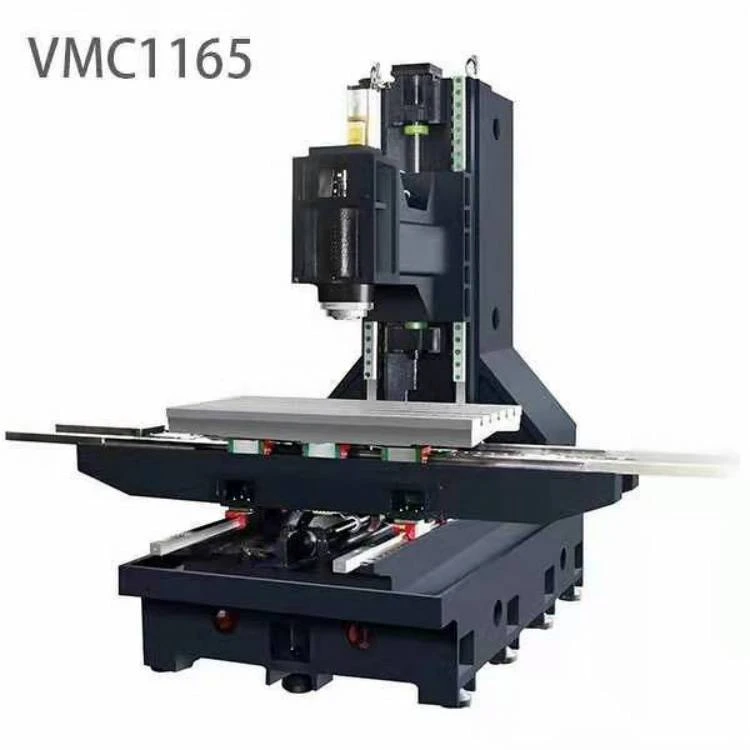

1. Die Z-Achse nimmt hochsteife Rollenlinearschienen an, um die Last und Steifigkeit der Z-Achse zu erhöhen.

3. X / Y / Z drei Achsen nehmen alle lineare Schlitten, die hohe Steifigkeit, geringes Rauschen und geringe Reibungseigenschaften haben, die eine schnelle Verschiebung bewirken und eine kreisförmige Nachführgenauigkeit erzielen können.

4. Angetrieben von einem leistungsstarken und leistungsstarken Servomotor kann der schnelle Vorschub bis zu 36 m / min erreichen, und die Bewegung ist reibungslos, was die Verarbeitungseffizienz und -stabilität effektiv verbessert

5. Ausgestattet mit C3 Typ Großdurchmesser (X.Y, Z: Ø40) hochpräzisen Kugelgewindetrieb, um die höchste Genauigkeit und Haltbarkeit zu gewährleisten. Das dreiachsige Motorende verwendet jeweils 4 Lager, was die Stabilität und Genauigkeit der Maschine bei schnellem Verschub weiter stärkt.

6. Die Maschine nimmt ein einzigartiges Heckendstruktur-Design an. Am Heck werden separate Lagerhülsen verwendet, um die Genauigkeit des Hecks effizient einzustellen und die Montageeffizienz und Maschinenqualität zu verbessern.

7. Die Maschine ist mit einer Antikollisionsvorrichtung ausgestattet, die die durch den Aufprall erzeugten Vibrationen absorbieren und die Genauigkeit gewährleisten kann.

8. Die lineare Schiene nimmt Taiwan HIWIN Ball Linearschlitten an, und die Z-Achse verwendet einen hochbelasteten Hochleistungsrollen-Linearschlitten. Nach der dreiachsigen vollständigen Konstruktion und Abstimmung beträgt die dreiachsige Schnellvorschubgeschwindigkeit bis zu 36 m / min.

9. Eingebauter Gegengewichtszylinder: um sicherzustellen, dass die Z-Achse nicht wackelt, wenn sie sich schnell bewegt, um Genauigkeit zu gewährleisten.

Reduzieren Sie das Gewicht der Schraube, reduzieren Sie die Wärmeentwicklung und verbessern Sie effektiv die Genauigkeit und Lebensdauer. Gleichzeitig wird die Belastung des Servomotors reduziert, der Stromverbrauch und die Wärmeentwicklung reduziert.

10. Die verstärkte Konfiguration der Z-Achse, VL-8i, wird von 6 Gleitblöcken unterstützt, was die Stabilität des Maschinenkopfgetriebes erheblich verbessert.

11. Die vernünftige Kopfstruktur hat eine gute Steifigkeit und ein angemessenes Gewicht.

12. Das Verhältnis der Kontaktlänge zwischen Hauptwelle und Säule ist geeignet, um eine stabile Abstützung für die Hauptwelle zu gewährleisten.

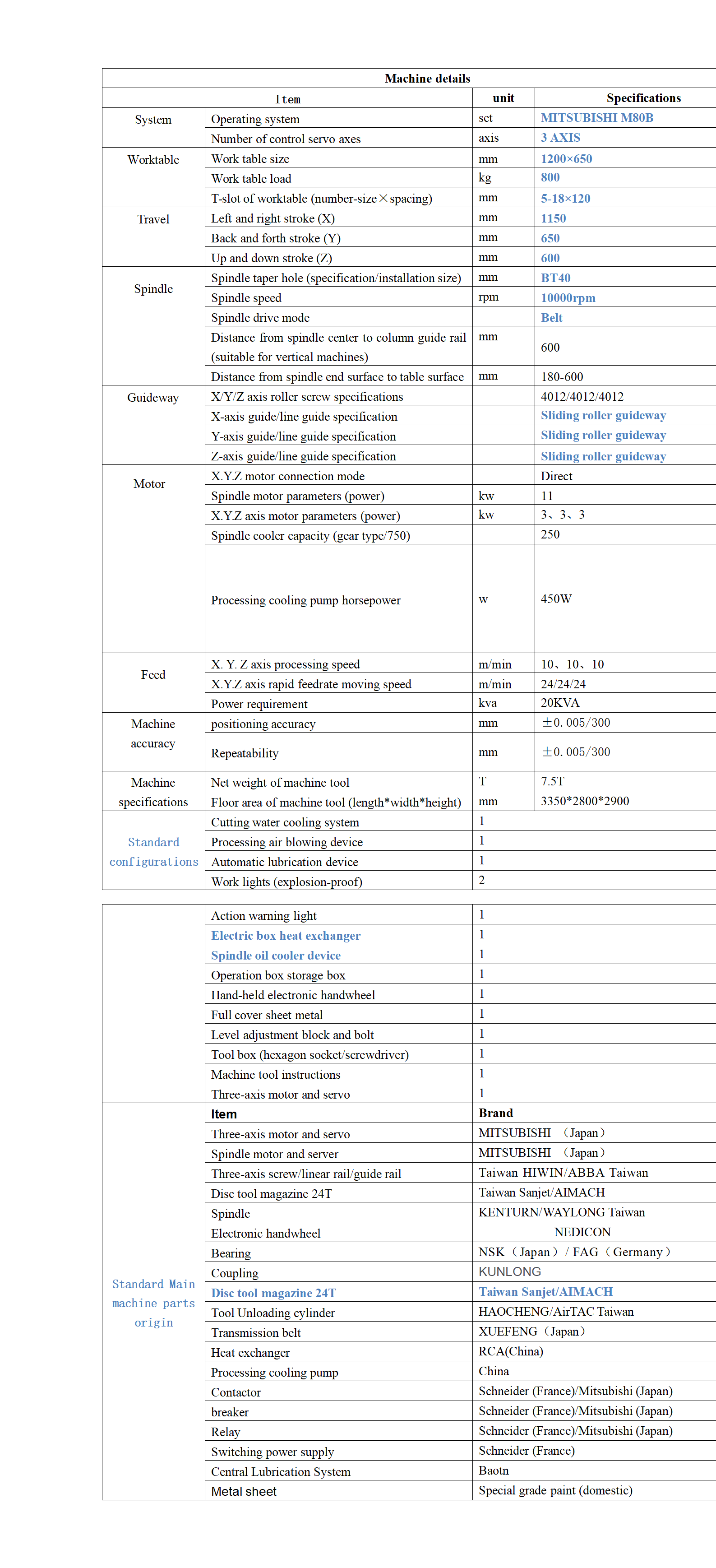

CNC-Center-Parameter

CNC-Zentrum Standard einige Teile:

Spindelgruppe

In Taiwan hergestellter Druckzylinder

Gewindespindel

Lager

Kupplung

Werkzeugmagazin

Kühlpumpe

Schmierpumpe

Kugelgewindetrieb

Schienenschutz aus Edelstahlschienen

Hauptnetzschalter

Schütz

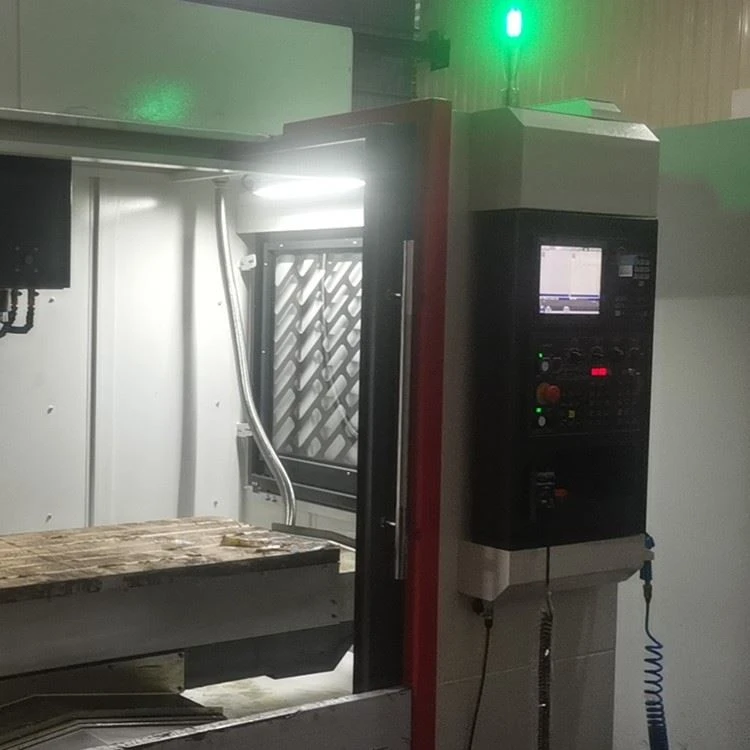

CNC-Anlage

Das komplette Set des hochstabilen CNC-Systems, das vom Original gekauft wurde, verfügt über eine vollständig digitale Struktur und leistungsstarke Bearbeitungsfunktionen. Marke CNC-System, optional GSK, SYNTEC, Japan FANUC, Mitsubishi, etc.

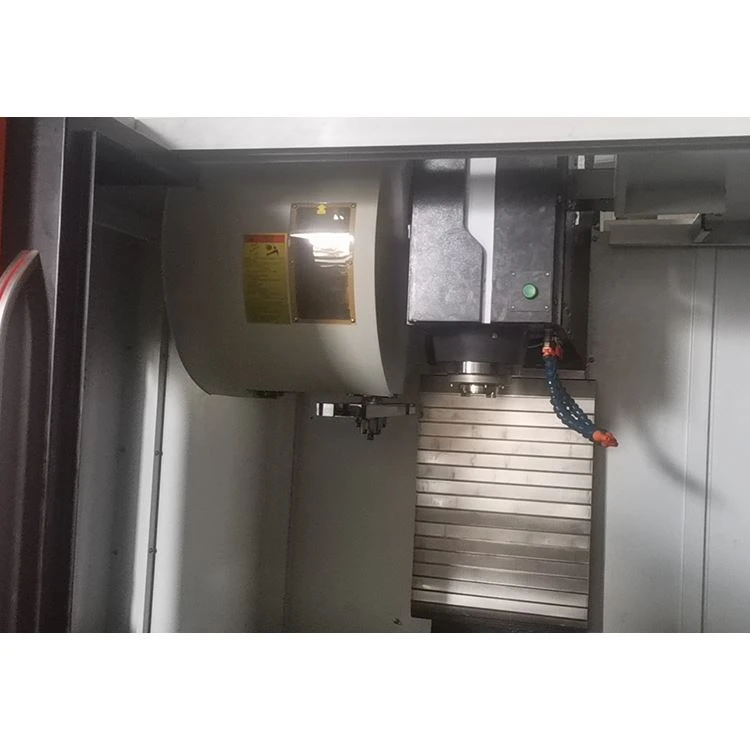

Spindel-Werkzeugmagazin

Taiwan Marke Werkzeugmagazin, Nocken mechanischer Drehwerkzeugwechsel, genauer Werkzeugwechsel und hohe Effizienz.

Das Werkzeugmagazin ist mit einem hochfesten Werkzeugmagazinsitz ausgestattet, um die Stabilität des Werkzeugwechsels zu gewährleisten, und ist mit einer pneumatischen Werkzeugmagazintür ausgestattet, um das Eindringen von Kühlmittel- und Eisenspänen effektiv zu verhindern.

Automatische Schmierung

Timing und quantitative automatische Schmierung von Funktionskomponenten wie Kugelgewindetriebspaare und Linearführungspaare jeder Koordinatenachse.

Integrierte pneumatische Platine

Die Spindel, das Werkzeugmagazin, die pneumatischen Komponenten usw. sind integriert und einheitlich verwaltet und das Layout ist übersichtlich und einfach zu bedienen. Die pneumatische Platte befindet sich auf der Rückseite der Werkzeugmaschine mit integriertem Rohrleitungslayout, und das Erscheinungsbild ist einfach und ordentlich.

Stromversorgungssysteme

Das stabile Stromversorgungssystem nimmt elektrische Geräte der Marke Schneider, Delixi und andere Marken mit stabiler Leistung an, um den normalen Betrieb der Maschine zu gewährleisten.

CNC-Center-Zubehörwerkzeuge :

Feder

Bohrfutter

Messerheft

Circlip

Niet

Inbusschlüssel

– Word-Schraubendreher

Kreuzschlitzschraubendreher
