Wie verwende ich die Funktion zum starren Gewindeschneiden auf einer FANUC-CNC-Maschine?

Das starre Gewindeschneiden ist eine entscheidende Funktion in der modernen CNC-Bearbeitung, insbesondere bei der Arbeit mit FANUC-CNC-Maschinen. Als CNC-Lieferant von FANUC habe ich aus erster Hand die transformativen Auswirkungen des starren Gewindeschneidens auf die Effizienz und Präzision von Bearbeitungsvorgängen miterlebt. In diesem Blogbeitrag werde ich Sie durch den Prozess der Verwendung der starren Gewindeschneidfunktion auf einer FANUC-CNC-Maschine führen, vom Verständnis der Grundlagen bis zur Beherrschung fortgeschrittener Techniken.

Starres Gewindeschneiden verstehen

Bevor Sie sich mit dem Betrieb des starren Gewindeschneidens auf einer FANUC-CNC-Maschine befassen, ist es wichtig zu verstehen, was starres Gewindeschneiden ist und warum es wichtig ist. Beim starren Gewindeschneiden, auch Synchrongewindeschneiden genannt, handelt es sich um eine Methode zum Gewindeschneiden von Löchern, bei der die Spindeldrehung und die Vorschubgeschwindigkeit des Gewindebohrers synchronisiert sind. Durch diese Synchronisierung wird sichergestellt, dass der Gewindebohrer mit der gleichen Geschwindigkeit wie die Gewindesteigung in das Werkstück vordringt, was zu präzisen und gleichmäßigen Gewinden führt.

Der Hauptvorteil des starren Gewindeschneidens gegenüber herkömmlichen Gewindeschneidmethoden besteht in der Möglichkeit, hochwertige Gewinde mit größerer Präzision und Effizienz herzustellen. Beim herkömmlichen Gewindeschneiden wird der Gewindebohrer durch eine flexible Kupplung angetrieben, die es dem Gewindebohrer ermöglicht, zu schweben und so etwaige Fehlausrichtungen zwischen dem Gewindebohrer und der Spindel auszugleichen. Während diese Methode für einige Anwendungen effektiv sein kann, kann sie auch zu Problemen wie Gewindeschäden, Gewindebohrerbruch und inkonsistenter Gewindequalität führen.

Das starre Gewindeschneiden beseitigt diese Probleme, indem die Spindeldrehung und die Vorschubgeschwindigkeit des Gewindebohrers direkt synchronisiert werden. Dies führt zu einem stabileren und präziseren Gewindeschneidvorgang, verringert das Risiko eines Gewindebohrerbruchs und erzeugt Gewinde mit besserer Oberflächengüte und Maßgenauigkeit.

Vorbereiten der Maschine für das starre Gewindeschneiden

Bevor Sie die Funktion zum starren Gewindeschneiden auf einer FANUC-CNC-Maschine verwenden können, müssen Sie sicherstellen, dass die Maschine ordnungsgemäß konfiguriert und vorbereitet ist. Hier sind die Schritte, die Sie befolgen müssen:

1. Überprüfen Sie die Maschinenspezifikationen

Überprüfen Sie zunächst die technischen Daten der Maschine, um sicherzustellen, dass diese für starres Gewindeschneiden geeignet ist. Die meisten modernen FANUC-CNC-Maschinen sind mit starren Gewindeschneidfunktionen ausgestattet, es ist jedoch immer eine gute Idee, das Handbuch der Maschine noch einmal zu prüfen oder sich zur Bestätigung an den Hersteller zu wenden.

2. Wählen Sie den entsprechenden Wasserhahn aus

Wählen Sie einen Gewindebohrer, der für das Material und die Gewindegröße geeignet ist, mit der Sie arbeiten. Der Gewindebohrer sollte scharf und in gutem Zustand sein, um saubere und präzise Gewinde zu gewährleisten. Stellen Sie sicher, dass Sie einen Gewindebohrer mit der richtigen Steigung und dem richtigen Durchmesser für die Anwendung auswählen.

3. Installieren Sie den Wasserhahn

Montieren Sie den Gewindebohrer mit einem geeigneten Gewindebohrerhalter in die Spindel der Maschine. Stellen Sie sicher, dass der Gewindebohrer sicher befestigt und mit der Spindelachse ausgerichtet ist. Halten Sie den Gewindebohrer mit einer Spannzange oder einem Spannfutter fest und stellen Sie sicher, dass der Gewindebohrer in der Spindel zentriert ist.

4. Stellen Sie die Spindelgeschwindigkeit und den Vorschub ein

Bestimmen Sie die geeignete Spindeldrehzahl und Vorschubgeschwindigkeit für den Gewindeschneidvorgang. Die Spindeldrehzahl und der Vorschub hängen von mehreren Faktoren ab, darunter dem zu bohrenden Material, der Gewindebohrergröße und der Gewindesteigung. Beachten Sie die Empfehlungen des Gewindebohrerherstellers oder nutzen Sie einen Gewindebohrgeschwindigkeits- und Vorschubrechner, um die optimalen Einstellungen zu ermitteln.

5. Konfigurieren Sie die Maschinenparameter

Greifen Sie auf das Bedienfeld der Maschine zu und konfigurieren Sie die erforderlichen Parameter für das starre Gewindeschneiden. Dazu kann die Einstellung des Gewindeschneidzyklus, der Spindeldrehzahl, der Vorschubgeschwindigkeit und der Gewindetiefe gehören. Detaillierte Anweisungen zur Konfiguration dieser Parameter finden Sie im Handbuch der Maschine.

Programmierung von starrem Gewindeschneiden auf einer FANUC-CNC-Maschine

Sobald die Maschine vorbereitet ist, können Sie mit der Programmierung des starren Gewindeschneidvorgangs beginnen. FANUC-CNC-Maschinen verwenden einen bestimmten Satz von Codes und Befehlen, um die Funktion des starren Gewindeschneidens zu steuern. Hier ist ein einfaches Beispiel für ein starres Gewindeschneidprogramm:

O1000 ; Programmnummer N10 G21 ; Einheiten auf Millimeter einstellen N20 G90 ; Absolute Positionierung einstellen N30 T01 M06 ; Werkzeug 01 auswählen (Gewindebohrer) N40 S500 M03 ; Spindeldrehzahl auf 500 U/min einstellen und Spindel im Uhrzeigersinn starten N50 G00 X0 Y0 ; Eilgang zur Startposition N60 G84 Z-20.0 R2.0 F100 ; Starrer Gewindebohrzyklus: Gewindebohren bis zu einer Tiefe von -20 mm, Rückzug bis 2 mm über der Oberfläche, Vorschubgeschwindigkeit 100 mm/min N70 G00 Z50.0 ; Schnelle Bewegung auf eine sichere Höhe N80 M05 ; Stoppen Sie die Spindel N90 M30 ; Ende des Programms

Lassen Sie uns dieses Programm Schritt für Schritt aufschlüsseln:

• O1000: Dies ist die Programmnummer, die zur Identifizierung des Programms im Speicher der Maschine verwendet wird.
• N10 G21: Dieser Befehl setzt die Maßeinheiten auf Millimeter.
• N20 G90: Dieser Befehl setzt den Positionierungsmodus auf absolut, was bedeutet, dass alle Koordinaten relativ zum Nullpunkt der Maschine angegeben werden.
• N30 T01 M06: Dieser Befehl wählt Werkzeug 01 (den Gewindebohrer) aus und leitet den Werkzeugwechsel ein.
• N40 S500 M03: Dieser Befehl setzt die Spindelgeschwindigkeit auf 500 U/min und startet die Spindel im Uhrzeigersinn.
• N50 G00 X0 Y0: Dieser Befehl bewegt die Spindel schnell zur Startposition bei den Koordinaten X = 0 und Y = 0.
• N60 G84 Z-20.0 R2.0 F100: Dies ist der Befehl für den starren Gewindebohrzyklus. Es weist die Maschine an, bis zu einer Tiefe von -20 mm zu bohren, bis auf 2 mm über der Oberfläche zurückzuziehen und eine Vorschubgeschwindigkeit von 100 mm/min zu verwenden.
• N70 G00 Z50.0: Dieser Befehl bewegt die Spindel schnell auf eine sichere Höhe von 50 mm über dem Werkstück.
• N80 M05: Dieser Befehl stoppt die Spindel.
• N90 M30: Dieser Befehl beendet das Programm und setzt die Maschine in den Ausgangszustand zurück.

Ausführen des starren Gewindeschneidvorgangs

Sobald das Programm geschrieben und in das Steuerungssystem der Maschine geladen ist, können Sie den starren Gewindeschneidvorgang ausführen. Hier sind die Schritte, die Sie befolgen müssen:

1. Laden Sie das Programm

Laden Sie das starre Gewindeschneidprogramm mit der entsprechenden Methode in die Steuerung der Maschine. Dies kann die Verwendung eines USB-Laufwerks, einer Netzwerkverbindung oder des integrierten Speichers des Geräts umfassen.

2. Stellen Sie den Nullpunkt des Werkstücks ein

Stellen Sie den Werkstücknullpunkt mit einer geeigneten Methode ein, z. B. mit einem Tastsystem oder einem Werkzeugmessgerät. Dadurch wird sichergestellt, dass der Gewindeschneidvorgang an der richtigen Stelle des Werkstücks durchgeführt wird.

3. Starten Sie das Programm

Drücken Sie die Zyklusstarttaste auf dem Bedienfeld der Maschine, um das Programm zum starren Gewindeschneiden zu starten. Die Maschine führt das Programm automatisch aus und führt den Gewindeschneidvorgang gemäß den angegebenen Parametern durch.

4. Überwachen Sie den Vorgang

Beobachten Sie die Maschine während des Gewindeschneidvorgangs genau, um sicherzustellen, dass alles reibungslos läuft. Achten Sie auf die Spindeldrehzahl, den Vorschub und die Tiefe des Gewindebohrers. Wenn Sie Probleme oder Auffälligkeiten bemerken, beenden Sie das Programm sofort und untersuchen Sie die Ursache.

5. Überprüfen Sie die Gewinde

Überprüfen Sie nach Abschluss des Gewindeschneidvorgangs die Gewinde, um sicherzustellen, dass sie den erforderlichen Spezifikationen entsprechen. Verwenden Sie eine Gewindelehre oder ein Mikrometer, um die Gewindesteigung und den Gewindedurchmesser zu messen und die Oberflächenbeschaffenheit der Gewinde zu prüfen. Wenn die Gewinde nicht zufriedenstellend sind, müssen Sie möglicherweise die Maschinenparameter oder das Gewindeschneidprogramm anpassen und den Vorgang wiederholen.

Fortgeschrittene starre Gewindeschneidtechniken

Zusätzlich zum einfachen starren Gewindeschneidvorgang gibt es mehrere fortgeschrittene Techniken, mit denen Sie die Effizienz und Qualität Ihrer Gewindeschneidvorgänge verbessern können. Hier einige Beispiele:

1. Peck-Tapping

Beim Tiefschneiden handelt es sich um eine Technik, bei der der Gewindebohrer während des Gewindeschneidvorgangs regelmäßig zurückgezogen wird, um die Späne aus den Nuten des Gewindebohrers zu entfernen. Dadurch wird verhindert, dass sich Späne ansammeln, was zum Bruch des Gewindebohrers und zu schlechter Gewindequalität führen kann. Um Tiefgewindebohren auf einer FANUC-CNC-Maschine durchzuführen, können Sie die Codes G84.2 oder G84.3 verwenden, die speziell für Tiefgewindebohren entwickelt wurden.

2. Rückwärtstippen

Beim Rückwärtsgewindeschneiden handelt es sich um eine Technik, bei der der Gewindebohrer während der Rückzugsphase des Gewindeschneidvorgangs in die Rückwärtsrichtung gedreht wird. Dies hilft, die Späne zu brechen und zu verhindern, dass sie im Gewinde stecken bleiben. Zum Rückwärtsgewindeschneiden auf einer FANUC-CNC-Maschine können Sie die Codes G84.4 oder G84.5 verwenden, die speziell für das Rückwärtsgewindeschneiden entwickelt wurden.

3. Gewindeschneiden mit einem Drehtisch

Wenn Sie Löcher auf einer gekrümmten oder abgewinkelten Oberfläche bohren müssen, können Sie einen verwendenDrehtisch für CNC-Fräsmaschineum das Werkstück im gewünschten Winkel zu positionieren. Dadurch können Sie Gewindeschneidvorgänge an komplexen Geometrien mit größerer Präzision und Genauigkeit durchführen.

4. Tippen auf eine vertikale Maschine

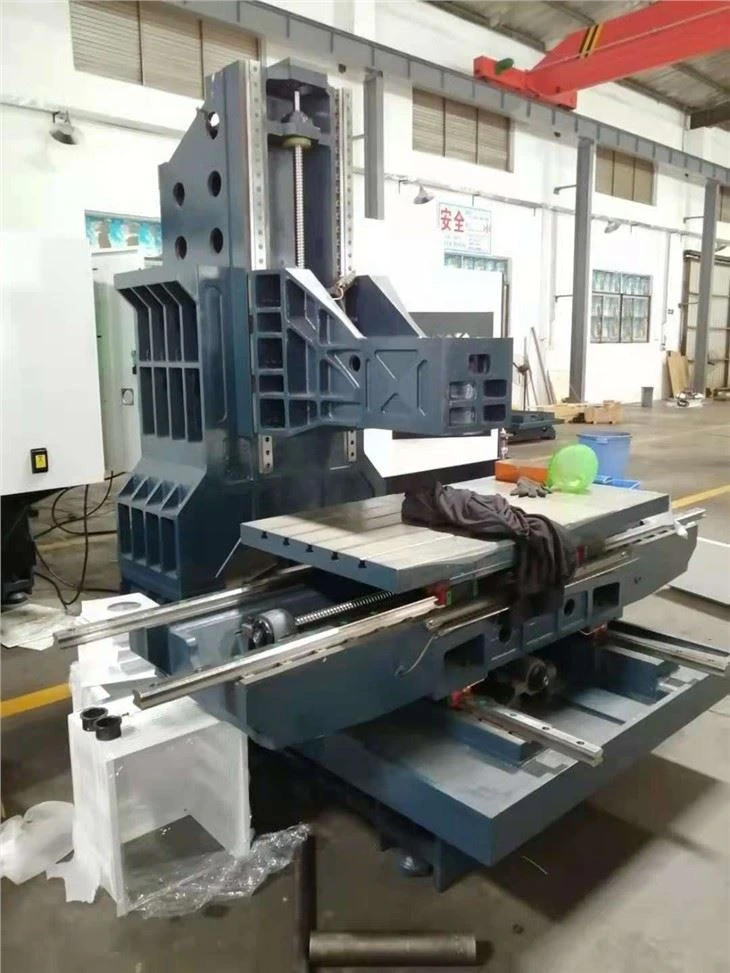

Für vertikale Gewindeschneidvorgänge können Sie a verwendenVertikale Maschineum dem Wasserhahn eine bessere Stabilität und Unterstützung zu bieten. Vertikalmaschinen eignen sich besonders zum Gewindeschneiden tiefer Löcher oder für Anwendungen, bei denen der Gewindebohrer in vertikaler Position gehalten werden muss.

Abschluss

Das starre Gewindeschneiden ist eine leistungsstarke und vielseitige Funktion, die die Effizienz und Qualität Ihrer CNC-Bearbeitungsvorgänge erheblich verbessern kann. Indem Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen, können Sie lernen, wie Sie die starre Gewindeschneidfunktion auf einer FANUC-CNC-Maschine verwenden und fortgeschrittene Techniken beherrschen, um Ihre Gewindeschneidvorgänge zu optimieren.

Als CNC-Lieferant von FANUC sind wir bestrebt, unseren Kunden Produkte und Dienstleistungen höchster Qualität zu bieten. Wenn Sie Fragen haben oder weitere Unterstützung beim Gewindeschneiden oder anderen CNC-Bearbeitungsanwendungen benötigen, zögern Sie bitte nicht, uns zu kontaktieren. Wir helfen Ihnen gerne dabei, die passenden Lösungen für Ihre Bedürfnisse zu finden.
