Wie führt man den Spielausgleich an einer CNC-Horizontaldrehmaschine durch?

Der Spielausgleich ist ein entscheidender Aspekt für die Aufrechterhaltung der Präzision und Genauigkeit einer CNC-Horizontaldrehmaschine. Als Lieferant hochwertiger CNC-Horizontaldrehmaschinen verstehe ich die Bedeutung dieses Prozesses und seine Auswirkungen auf die Gesamtleistung der Maschine. In diesem Blog werde ich Sie durch die Schritte zur Durchführung des Spielausgleichs auf einer CNC-Horizontaldrehmaschine führen.

Spiel in einer CNC-Horizontaldrehmaschine verstehen

Bevor Sie sich mit dem Entschädigungsprozess befassen, ist es wichtig zu verstehen, was Gegenreaktion ist. Spiel bezieht sich auf das Spiel oder Spiel zwischen den zusammenpassenden Teilen des Antriebssystems einer Maschine, wie z. B. der Leitspindel und der Mutter in einer CNC-Horizontaldrehmaschine. Wenn sich die Bewegungsrichtung ändert, kann dieses Spiel zu einer Verzögerung der tatsächlichen Bewegung des Werkzeugs oder Werkstücks führen, was zu Ungenauigkeiten bei der Bearbeitung führt.

Spiel kann aus mehreren Gründen auftreten, darunter normaler Verschleiß der mechanischen Komponenten, unsachgemäße Installation oder mangelnde Schmierung. Dies kann im Laufe der Zeit zu erheblichen Fehlern in den Abmessungen der bearbeiteten Teile führen und die Qualität des Endprodukts beeinträchtigen.

Erforderliche Werkzeuge und Ausrüstung

Für den Spielausgleich an einer CNC-Horizontaldrehmaschine benötigen Sie folgende Werkzeuge und Geräte:

1. Messuhr: Dies wird verwendet, um das Ausmaß des Spiels genau zu messen. Empfohlen wird eine hochpräzise Messuhr mit geeignetem Bereich.
2. Inbusschlüssel und Schraubendreher: Diese werden verwendet, um Anpassungen an den mechanischen Komponenten der Drehmaschine vorzunehmen.
3. CNC-Steuerungshandbuch: Das Handbuch enthält detaillierte Informationen zu den spezifischen Befehlen und Verfahren zur Spielkompensation an Ihrem Drehmaschinenmodell.

Schritt-für-Schritt-Anleitung zur Spielkompensation

Schritt 1: Vorbereitung

• Stellen Sie aus Sicherheitsgründen zunächst sicher, dass die Drehmaschine ausgeschaltet und vom Stromnetz getrennt ist. Reinigen Sie den Arbeitsbereich rund um die Drehmaschine, um zu verhindern, dass Schmutz den Mess- und Einstellvorgang beeinträchtigt.
• Machen Sie sich mit der CNC-Steuerung der Drehmaschine vertraut. Verschiedene Modelle verfügen möglicherweise über unterschiedliche Schnittstellen und Befehle zur Spielkompensation. Spezifische Anweisungen finden Sie im Handbuch der CNC-Steuerung.

Schritt 2: Spiel messen

• Montieren Sie die Messuhr an einer Stelle an der Drehmaschine, an der sie die Bewegung der Achse (normalerweise der X- oder Z-Achse) genau messen kann, an der eine Spielkompensation erforderlich ist.
• Bewegen Sie die Achse in eine Richtung, bis sie eine bestimmte Position erreicht. Kehren Sie dann langsam die Bewegungsrichtung um. Wenn sich die Richtung ändert, zeigt die Messuhr das Ausmaß des Spiels an. Notieren Sie diesen Wert. Wiederholen Sie diesen Vorgang mehrmals an verschiedenen Positionen entlang der Achse, um einen Durchschnittswert des Spiels zu erhalten.

Schritt 3: Anpassen mechanischer Komponenten (falls erforderlich)

• Wenn das gemessene Spiel zu groß ist, kann es erforderlich sein, die mechanischen Komponenten der Drehmaschine anzupassen. Überprüfen Sie beispielsweise den festen Sitz der Leitspindelmuttern. Verwenden Sie für kleinere Anpassungen die entsprechenden Inbusschlüssel.
• Achten Sie jedoch darauf, die Muttern nicht zu fest anzuziehen, da dies zu anderen Problemen wie erhöhter Reibung und vorzeitigem Verschleiß der Komponenten führen kann.

Schritt 4: Eingabe der Spielkompensationswerte in die CNC-Steuerung

• Schalten Sie die CNC-Steuerung ein und rufen Sie das Parametereinstellungsmenü auf. Suchen Sie nach der Option zur Spielkompensation.
• Geben Sie den gemessenen Spielwert in das entsprechende Feld der Steuerung ein. Achten Sie darauf, den Wert genau einzugeben, da Fehler zu einer falschen Kompensation führen können.
• Bei einigen CNC-Steuerungen können Sie möglicherweise unterschiedliche Kompensationswerte für verschiedene Achsen oder für verschiedene Bewegungsrichtungen festlegen. Befolgen Sie die Anweisungen im Handbuch, um diese Einstellungen korrekt zu konfigurieren.

Schritt 5: Testen und Verifizieren

• Führen Sie nach der Eingabe der Spielkompensationswerte ein Testprogramm auf der Drehmaschine durch. Dieses Programm sollte Bewegungen in beide Richtungen entlang der kompensierten Achse umfassen.
• Verwenden Sie Präzisionsmesswerkzeuge wie Mikrometer oder Messschieber, um die Abmessungen der bearbeiteten Teile zu messen. Vergleichen Sie die gemessenen Maße mit den gewünschten Maßen. Liegen die Teile im akzeptablen Toleranzbereich, war der Spielausgleich erfolgreich.
• Sollten weiterhin erhebliche Fehler vorhanden sein, wiederholen Sie den Mess- und Justiervorgang, bis die gewünschte Genauigkeit erreicht ist.

Bedeutung des regelmäßigen Spielausgleichs

Ein regelmäßiger Spielausgleich ist entscheidend für die langfristige Aufrechterhaltung der Leistung einer CNC-Horizontaldrehmaschine. Da die Maschine im Laufe der Zeit verwendet wird, verschleißen die mechanischen Komponenten weiter und das Spiel kann zunehmen. Indem Sie in regelmäßigen Abständen eine Spielkompensation durchführen, können Sie sicherstellen, dass die Drehmaschine ihre Genauigkeit beibehält und konstant hochwertige Teile produziert.

Verschiedene Arten von CNC-Horizontaldrehmaschinen und Spielausgleich

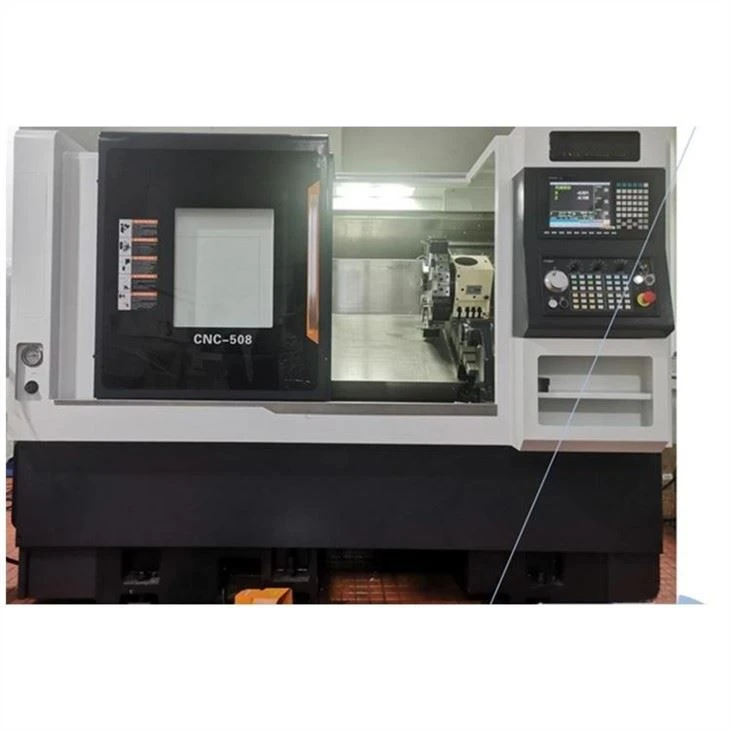

Als Lieferant bieten wir eine Vielzahl von CNC-Horizontaldrehmaschinen an, darunterCNC-Gangdrehmaschine,2-Achsen-CNC-Drehmaschine, UndCNC-Drehmaschine 6 8 mit FANUC-Steuerung. Obwohl die Grundprinzipien der Spielkompensation bei allen Drehmaschinentypen ähnlich sind, kann es bei den spezifischen Verfahren und Befehlen zu einigen Unterschieden kommen.

Beispielsweise verfügt die CNC-Mehrfachdrehmaschine möglicherweise über ein komplexeres Werkzeugsystem, das sich auf die Messung und Kompensation des Spiels auswirken kann. Die 2-Achsen-CNC-Drehmaschine hingegen hat einen einfacheren Aufbau und der Spielkompensationsprozess kann relativ einfach sein. Die CNC-Drehmaschine 6/8 mit FANUC-Steuerung verfügt über eine eigene, einzigartige Steuerungsschnittstelle und Befehle. Daher ist es wichtig, für eine genaue Spielkompensation das FANUC-spezifische Handbuch zu Rate zu ziehen.

Fehlerbehebung bei Problemen mit der Spielkompensation

Manchmal kann es beim Spielkompensationsprozess zu Problemen kommen. Hier sind einige häufige Probleme und ihre Lösungen:

• Falsche Messung: Wenn der gemessene Spielwert ungenau ist, kann dies an einer unsachgemäßen Installation der Messuhr oder an Störungen durch Fremdkörper liegen. Überprüfen Sie die Installation der Messuhr und reinigen Sie den Arbeitsbereich, bevor Sie erneut messen.
• Keine Verbesserung der Genauigkeit: Wenn sich die Genauigkeit der bearbeiteten Teile nach dem Spielausgleich nicht verbessert, kann dies daran liegen, dass die mechanischen Komponenten stark verschlissen sind. In diesem Fall kann es erforderlich sein, die verschlissenen Teile auszutauschen.
• Controller-Fehler: Wenn bei der Eingabe der Spielkompensationswerte Fehlermeldungen auf der CNC-Steuerung auftreten, überprüfen Sie die Syntax der eingegebenen Werte und lesen Sie im Handbuch der Steuerung nach, wie Sie mit Fehlern umgehen können.

Abschluss

Der Spielausgleich an einer CNC-Horizontaldrehmaschine ist ein notwendiger und relativ unkomplizierter Prozess, der die Genauigkeit und Qualität Ihrer Bearbeitungsvorgänge erheblich verbessern kann. Indem Sie die in diesem Blog beschriebenen Schritte befolgen, können Sie sicherstellen, dass Ihre Drehmaschine optimal funktioniert.

Wenn Sie auf der Suche nach einer hochwertigen CNC-Horizontaldrehmaschine sind oder weitere Unterstützung beim Spielausgleich oder anderen Aspekten des Drehmaschinenbetriebs benötigen, können Sie sich gerne für ein ausführliches Gespräch an uns wenden. Unser Expertenteam ist stets bereit, Ihnen die besten Lösungen für Ihre Bearbeitungsanforderungen zu bieten.
